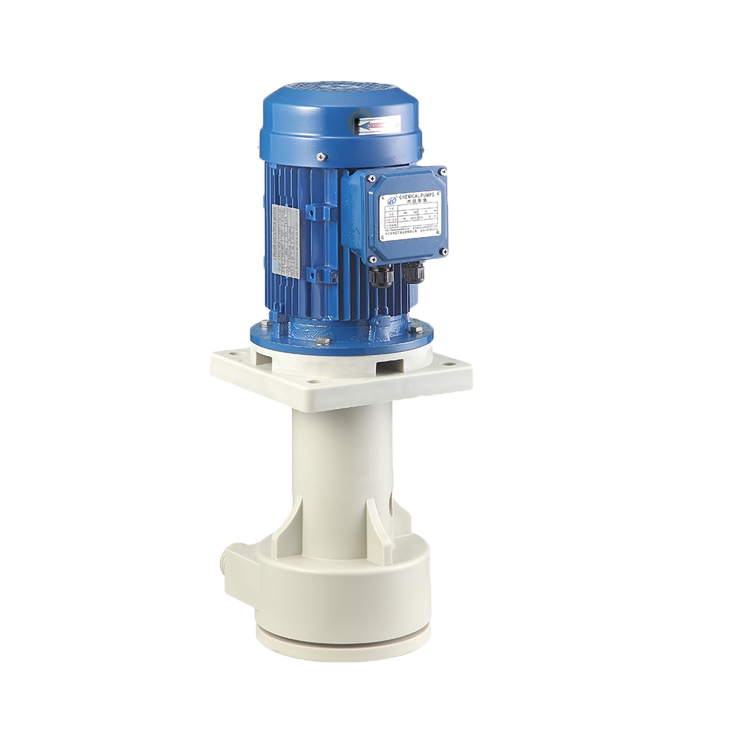

離心泵冷卻水管路系統布置 除另有規定外，冷卻水管路系統的總管和每一支管均應設置必要的進口閥和出口閥，且每一冷卻水出口管道上應設流量視鏡。離心泵冷卻水管路布置應符合表的規定，賣方在技術報價時應明確冷卻水管路系統的方案。
一.化工離心泵冷卻水管路方案的選擇
1.輸送介質溫度低于120℃的，通常不設置專門的冷卻系統，多采用本身介質來潤滑和冷卻，對于易結晶或含有顆粒的介質應配有密封面沖洗管路(設計時均留有接口)。
2.輸送介質溫度高于300℃時，不僅泵頭部分需要冷卻，懸架軸承室也應設有冷卻系統，泵結構一般為中心支承形式，機械密封好采用金屬波紋管型，但價格高(價格是普通機封的10多倍)。
3.輸送易結晶液體時，應考慮對機械密封設置外供液體(如水、蒸汽等)進行冷卻密封腔，并防固體在大氣側積聚；輸送飽和蒸汽較高的液體(如液化氣、液氨等)時，應考慮對機械密封設置一外供液體(如40℃熱水、蒸汽等)進行加熱，以防止液化氣或液氨等因壓降汽化而結冰，并防止輔助密封圈變硬發脆，失去密封作用。
4.輸送介質溫度高于120℃時，應考慮是否需要對軸承箱進行冷卻，冷卻水管路系統采用表中的方案A和方案K。
5.輸送介質溫度高于120℃時，宜對密封液(或緩沖液)進行冷卻(金屬波紋管密封除外)，以降低密封腔的溫度，改善密封的工作條件，延長其使用壽命。冷卻水管路系統采用表中的方案K和方案M。
二.磁力驅動泵一般不需要冷卻水。
冷卻水耗量應以化工泵廠給出的數值為準，估算時可參考如下經驗值：
1.冷卻水耗量小泵0~1.5 m3/h，大泵0~3 m3/h。
2.對于采用壓力潤滑系統的泵取大值。
3.對于空水冷的電機，冷卻水耗量較大，需10~50 m3/h。
4.電機通常采用空冷，只有當功率較大(如大于2000KW)時，且現場有合適水源時才考慮采用空水冷電機。
5.對于泵用汽輪機，其冷卻水主要用于油冷卻器等。凝汽式汽輪機還需要增加表面冷凝器用的冷卻水，以便將汽輪機排出的氣體冷卻成水。汽輪機的冷卻水耗量和汽輪機的型式、大小、結構等有關。
