一、杰凱自吸泵介紹

     自吸泵---是抽水用的水利機械，由泵體、旋轉總成、龍頭總成、排雜蓋、及進水管、出水管、擋網總體組裝而成；啟動馬達，動力聯動，旋轉總成在葉輪離心機的推動下，氣泡向上涌動，產生吸力，進水管的空氣，經出水管排出泵體之外，空氣排凈，水經出水管流出，本水泵，性能優良，吸程深，流量大，作業省工省時，是現實社會中優良的水泵機械。

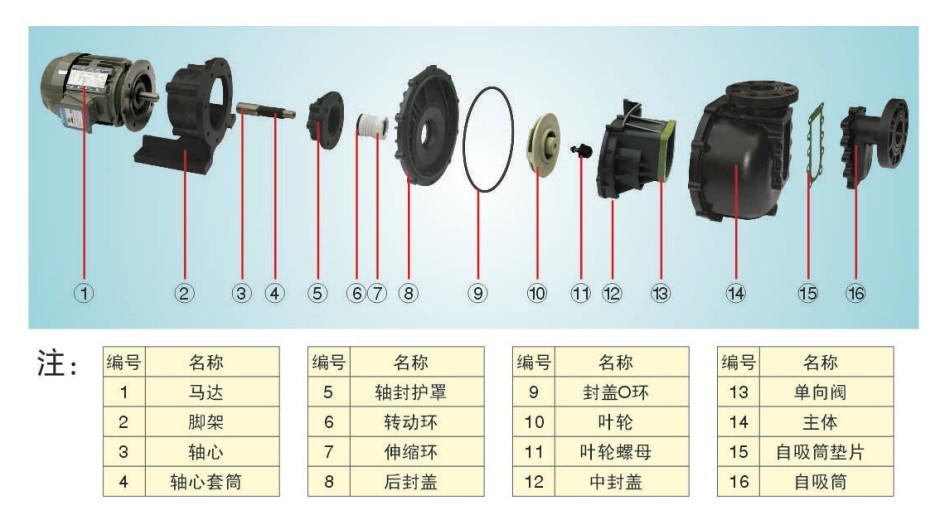

二、自吸泵結構圖

三、工作原理

      自吸泵是南方常用的一種泵。原理是利用水的流速?zèng)_力，葉輪帶動泵葉輪把水抽到河岸上面。這種泵扔到河里就能抽水，不過必須水流急，或有落差的地方。自吸泵和一般的離心泵不同。離心泵泵在工作前，泵體和進水管必須罐滿水行成真空狀態，當葉輪快速轉動時，葉片促使水很快旋轉，旋轉著的水在離心力的作用下從葉輪中飛去，泵內的水被拋出后，葉輪的中心部分形成真空區域。水原的水在大氣壓力（或水壓）的作用下通過管網壓到了進水管內。這樣循環不已，就可以實現連續抽水。

自吸泵是不需要灌引水的，這就是自吸泵的由來。自吸泵自吸原理：由于泵殼的特殊設計。其密封性能較一般的離心泵高，且電機停運后泵殼里的水不會自動排空，電機帶動渦輪高速旋轉，迅速使泵內形成負壓（真空）。利用大氣壓將水壓至泵殼，后再離心揚程。所以，自吸泵的吸程不會超過一個大氣壓，11M左右。

四、自吸泵適用范圍

2、適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料（介質粘度<100厘珀、含固量可達30%以下）。

3、可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機時進行壓濾的理想配套泵種。

五、自吸泵的分類及其詳細說明

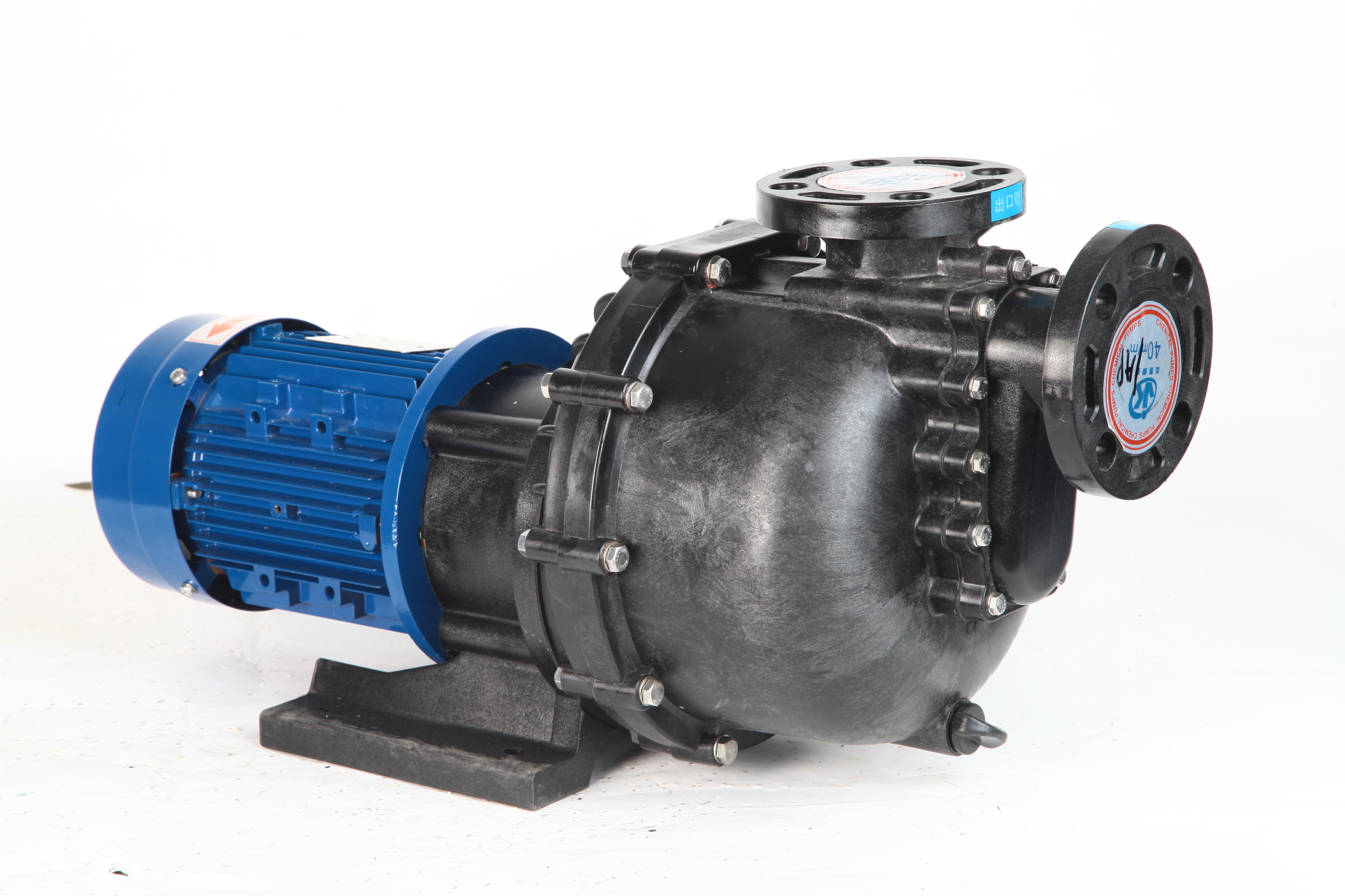

   JKB 同軸自吸式耐酸堿泵浦（如：圖1）

   產品說明：

   1、本機主體采用FRPP、 PVDF 材質注塑成型
   2、具有自吸功能，自吸力強。有舌單向閥設計防止泵內液體的回流
   3、適合于大部分酸堿液輸送
   4、入口應裝有止回閥或逆止閥，防止液體在停機時回流，使泵內液體流失，引起空轉損壞
   5、3寸口徑機種必須使用有舌單向閥才有自吸能力

圖1

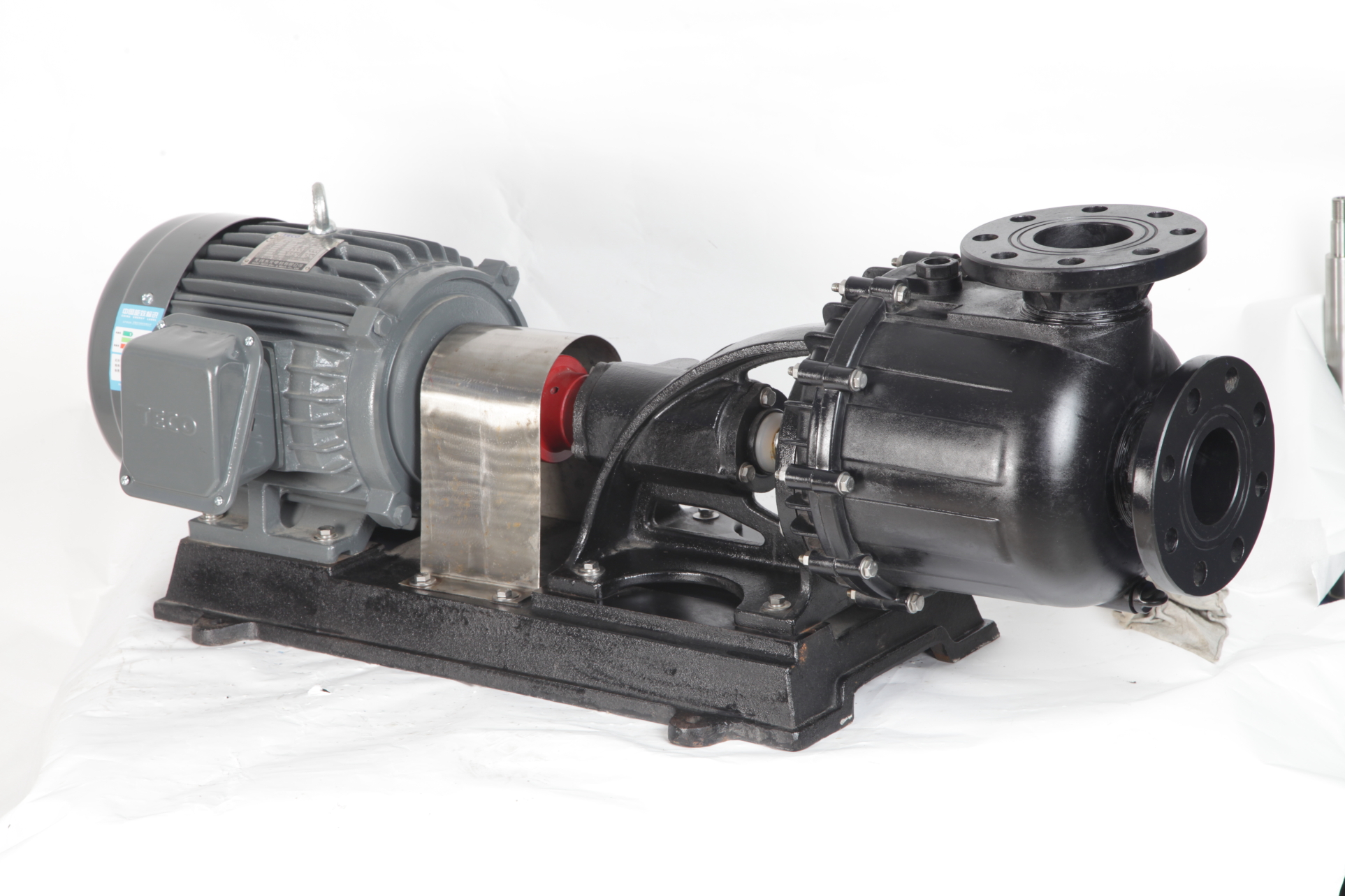

   JKB-L 連軸式自吸式耐酸堿泵浦（如：圖2）

   產品說明

   1、連軸式設計，提升泵的功率，方便維護保養；
   2、結構簡單，裝配容易，成本低廉；
   3、本機采用FRPP和PVDF注塑成型，可合適大部分化學藥液場所使用；
   4、獨特的軸封設計，具有自吸功能，自吸力強。有舌單向閥設計防止泵內液體的回流；
   5、適合于大部分酸鹼液送；
   6入口應裝有止回閥或逆止閥，防止液體在停機時回流，使泵內液體流失，引起空轉損壞。

  圖2
